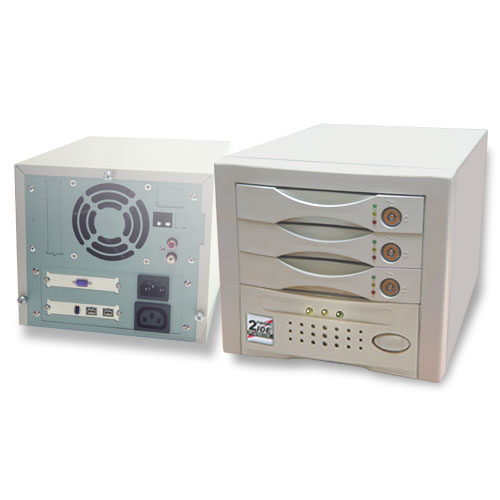

華 昇 BB-FWBEIDE525D-R5 IDE to IEEE1394b 5.25" 外 接 座 (硬 體 RAID 5 功 能)







Enhance FireIDE







INTRODUCTION

 FWBEIDE525D-R5 is a FireWire800 (IEEE 1394b) to ATA devices bay with RAID 5 controller. FWBEIDE525D-R5 is ideally for tailgate interface applications for RAID 5 ATA HDD. It allows ATA drives to be connected to a 1394 serial bus in a plug-and-play fashion.

FWBEIDE525D-R5 allows users to easily hot-swap ATA drive without interrupting the current operation. FWBEIDE525D-R5 provides the perfect solution for data backup and transferring of data between computers using ATA devices.

 FWBEIDE525D-R5 combines three key components:

  1. FireWire800 (IEEE 1394b) to ATA Bridge Board
  2. IDE RAID 5 Controller
  3. Mechanism and Power Supply

華 昇 BB-FWBEIDE525D-R5 IDE to IEEE1394b 5.25" 外 接 座 (硬 體 RAID 5 功 能) 簡 介：
bluebullet.gif (834 bytes) 全 新 INITIO-2430L IDE to IEEE1394b 晶 片及 TI IEEE1394b 晶 片 組 合
bluebullet.gif (834 bytes) 支 援 IEEE1394 FireWire 100/200/400/800Mbits 高 速 傳 輸
bluebullet.gif (834 bytes) 內 建 一 組 6pin 及 兩 組 Bilingual-9pin 端 子 (可 配 合 新 舊 不 同 介 面)
bluebullet.gif (834 bytes) 真 正 支 援 兩 組 UDMA33/66/100/133 介 面 裝 置，完 全 發 揮 800Mbps 速 度
bluebullet.gif (834 bytes) 可 使 用 三 組 3.5" IDE 硬 碟 機，可 運 行 RAID 5 功 能：
支 援 Seagate，Maxtor，IBM (Hitachi)，Western Digital 等 牌 子 硬 碟 機 (5400/7200/10000rpm)
依 從 T13's ATA/ATAPI-7 d1532r2，vol. 1 & 2 規 格，完 全 支 援 48-bit addressing 大 容 量 硬 碟 機 (>128GB)
 (已 支 援 Seagate 160GB，IBM 180GB，Western Digital 250GB，Maxtor 300GB 硬 碟 機)
 例 如: 250GB + 250GB + 250GB = 500GB(RAID5)
bluebullet.gif (834 bytes) Hot-Plug 熱 機 插 拔，即 插 即 用，*無 須 額 外 安 裝 程 式
bluebullet.gif (834 bytes) 安 裝 容 易，一 插 電 源 便 可 變 成 即 插 即 用 之 高 速 800Mbps 外 置 介 面
bluebullet.gif (834 bytes) 附 送 1394 9p to 9p beta 專 用 接 線 及 13A 制 式 電 源 線
IDE RAID Controller:
  • Support RAID level 5
  • Provide three IDE Mobile Rack for 3.5" ATA HDD
  • On Line Recovery
  • Support up to UDMA 133/100/66/33
  • OS Independence, require no device driver
  • Hot-Swap Supported
  • Battery Backup for Disk Array Status
  • Provide one RS-232 port (Terminal Port)

RAID 5

RAID 5 uses a mathematical expression that compares data from two drives and calculates a third piece of data called “parity”. Should one of the drives fail, parity data can be used to rebuild the failed data. Under RAID 5, parity data is stored across all drives in the array. This maximizes the amount of storage capacity available from all drives in the array while still providing data redundancy.

硬 體 需 求:
bluebullet.gif (834 bytes) 桌 面 PC：內 建 IEEE1394 Bilingual-9pin 接 埠 或 6pin 接 埠- PCI FireWire 主 控 制 卡
bluebullet.gif (834 bytes) Notebook PC：內 建 IEEE1394 Bilingual-9pin 接 埠 或 6pin 接 埠- CardBus 主 控 制 卡

系 統 需 求:
bluebullet.gif (834 bytes) *支 援 Windows 98SE/ME/2000/XP/2003 內 置 SBP2 驅 動 程 式 (FireWire 800)
*Mac OS-X 10.x 或 以 上 版 本 驅 動 程 式 (FireWire 800)
Linux 2.4 Kernel 或 以 上 版 本 驅 動 程 式 (FireWire 800)

連 結 及 其 他：
bluebullet.gif (834 bytes) Windows 98SE 用 戶：IEEE1394 建 議 更 新 檔，(可 增 加 速 度 及 穩 定 性)
可 瀏 覽 IEEE1394 Patch 下 載
bluebullet.gif (834 bytes) Windows 2000 用 戶：IEEE1394 建 議 更 新 檔，(可 增 加 速 度 及 穩 定 性)
可 瀏 覽 Download Windows 2000 SP4 下 載
bluebullet.gif (834 bytes) Windows XP 用 戶：IEEE1394 建 議 更 新 檔，(可 增 加 速 度 及 穩 定 性)
可 瀏 覽 Download Windows XP SP1 下 載
bluebullet.gif (834 bytes) 可 配 合 BB-FWB-PCI01 IEEE1394b FireWire 主 控 制 卡，發 揮 800Mbits 高 速 而 穩 定 之 資 料 傳 送 橋 樑
BB-FWB-PCI01

FWEIDE / FWBEIDE 問 題 集
bluebullet.gif (834 bytes) Windows 98SE/ME may be not perfectly at FireWire 800 feature.

若 不 懂 安 裝 者 可 致 電 本 公 司 技 術 員：(852) 2741 4466 (安 排 指 導)
