| 中央處理器: |
 |
英特爾 Slot1/Socket370
雙插座設計, 能支援所有66MHz/100MHz/133MHz
外頻 Slot1或Socket370 之英特爾賽揚,
奔騰二代/三代及最新FC-PGA Coppermine 中央處理器 (無須任何轉換卡)
*只限新版本 Rev.D及Rev. E |
| 晶片組: |
|
英特爾 i82810DC133 133MHz 晶片 (Intel 810E)
英特爾 i82801AA 晶片及英特爾
i82802AB 晶片 |
| 系統基本輸入輸出: |
|
最新 4Mbit Award BIOS V6.0: 支援PnP, PCI
2.2, CD-ROM, ATAPI, LS-120, 及任何IDE device多種起動方式 |
| 中央處理器時脈: |
|
支援 66, 75, 83, 100, 103, 124,
133, 140, 150MHz 及 166MHz 外頻時脈 (倍頻高達8倍) |
| 核心電壓: |
|
可調校核心電壓由1.6v-3.0v (0.05-0.1v up) |
|
|
2 x 168pin DIMM 槽(支援 3.3V 同步記憶體): 最高可達 512MB
記憶體 |
| 內置輸入輸出: |
|
1 x 磁碟機埠, 1 x 高速並列埠, 2 x (16C550 UART)高速串連埠 |
|
|
1 x PS/2 滑鼠接埠, 1 x PS/2 鍵盤接埠 |
| PCI匯流排IDE介面: |
|
可達 4 組 IDE/ATAPI 介面 |
|
|
支援 PIO Mode 4, Ultra DMA 33, Ultra DMA 66 |
| 擴充插槽: |
|
整合新一代高效能 Direct AGP Intel752 2D/3D顯示晶片及4MB
133MHz高速顯示緩衝記憶體 |
|
|
3
x 32 位元 PCI Bus Master匯流排介面 (符合2.2標準) |
|
|
1 x AMR Port (Modem Riser) |
|
|
2 x USB 通用串聯式速接埠
(Universal Serial Bus) |
| 擴充配件: |
|
紅外線 IrDA 介面 |
| 特別功能: |
|
內置 ADI 1881 AC97 3D音效控制晶片, 可設定是否使用 |
|
|
支援 Win95/98 系統關機, 鍵盤, 滑鼠, 電話/網絡喚醒功能 |
|
|
符合 Advanced
Configuration and Power Interface(ACPI) 最先進組態/電源管理介面規格 |
|
|
支援 Suspend To RAM 最先進休息系統 |
|
|
支援 3
x PCI Raiser Card (Slim Case 專用) |
| 體積大小: |
|
180mm x 190mm (長x闊) |
| 主機板格式: |
|
標準 Micro-ATX 格式 |
|
|
CPU Vcore Setting |
|
|
140及150MHz外頻測試:
BB-KA9ME(Rev.E) i810E Micro-ATX Mainboard
128MB PC-100 SDRAM
(800x600 16bit Colors)
Seagate U8 13GB HDD (5400rpm, 512KB) |
|
|
|
|
|
|
| FC-PGA
Pentium-III 500EMHz (140x5=700MHz無加電壓, 音效正常, 運作穩定 ) |
|
|
3DMark 99 Max |
Winbench99 1.1 |
|
|
3DMarks = 3159 |
CPUmark 99 = 54 |
|
|
CPU 3DMarks = 10055 |
FPUmark 99 = 3750 |
|
|
|
|
FC-PGA
Pentium-III 500EMHz
(150x5=750MHz無加電壓, 音效Disable, 運作穩定) |
|
|
3DMark 99 Max |
Winbench99 1.1 |
|
|
3DMarks = 3446 |
CPUmark 99 = 65.9 |
|
|
CPU 3DMarks = 10918 |
FPUmark 99 = 4020 |

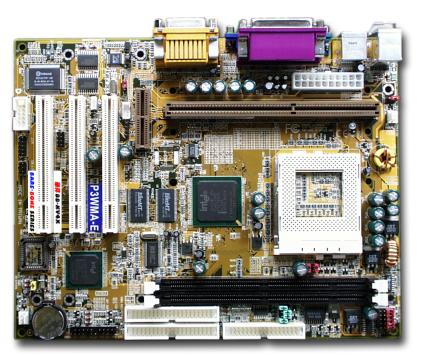

(黑色或黃色 PCB)
