INTRODUCTION

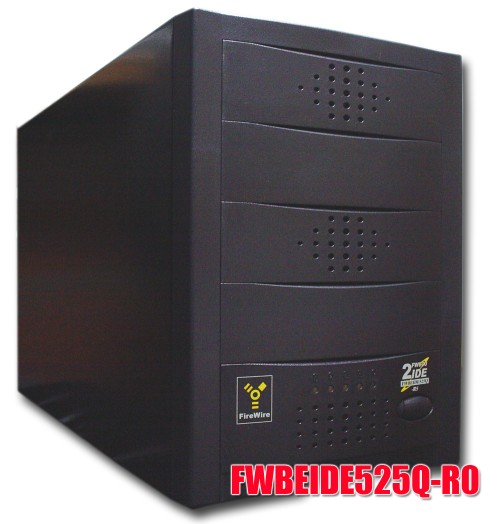

FWBEIDE525Q-R0 is ideally suited for tailgate interface applications for removable-media drives - CD-ROM, CD-R, CD-RW, DVD-ROM, DVD-RAM, tape drive, and hard disk drive.
It allows Four IDE drives (Master and Slave) to be connected to a 1394 serial bus in a plug-and-play fashion.

FWBEIDE525Q-R0 allows users to easily hot-swap IDE drive without interrupting the current operation. FWBEIDE525Q-R0 provides the perfect solution for data backup and transferring of data between computers using IDE (ATA/ATAPI) devices.

FWBEIDE525Q-R0 combines two key components:
1). FireWire800 (IEEE 1394b) to IDE (ATA/ATAPI) Bridge Board:
2). RAID 0 Span support
3). Mechanism and Power supply

華 昇 BB-FWBEIDE525Q-R0 IDE (ATA/ATAPI) 轉 換 IEEE1394b 5.25" 四 層 外 接 座 (支 援 RAID SPAN) 功 能 簡 介： 全 新 INITIO-2430L IDE 轉 換 IEEE1394b 晶 片及 TI IEEE1394b 晶 片 組 合 依 從 OHCI 1394a-2000，1394b-2002 格 式 支 援 IEEE1394 FireWire 100/200/400/800Mbits 高 速 傳 輸 裝 備 SBP3/SBP2 層 面 效 能 優 化 (支 援 SBP-3 faststart) 合 成 ARM7TDMI 32-bit CPU 及 嵌 入 式 SRAM 內 建 兩 組  Bilingual-9pin 1394 端 子 雙 管 道 支 援 四 組 UDMA33/66/100/133 介 面 裝 置，完 全 發 揮 800Mbps 速 度 可 使 用 3.5" 或 5.25" 之 IDE (ATA/ATAPI) 裝 置：支 援 四 組 裝 置 支 援 Seagate, Maxtor, IBM (Hitachi), Western Digital 等 牌 子 硬 碟 機 (5400/7200/10000rpm) 依 從 T13's ATA/ATAPI-7 d1532r2，vol. 1 & 2 規 格, 完 全 支 援 48-bit addressing 大 容 量 硬 碟 機 (>128GB) (已 支 援 Seagate 160GB, IBM 180GB, Western Digital 250GB, Maxtor 300GB 硬 碟 機) 及 支 援 DVD-RAM，DVD-/+RW，CDRW 光 碟 機 ，ZIP，JAZ，ORB 2.2GB，MO 碟 機 等 裝 置 (可 自 由 配 合:CDRW 光 碟 機 + 硬 碟 機  或 CDRW 光 碟 機 + DVD 光 碟 機 等 組 合) 內 建 硬 體 Spanning 功 能，支 援 RAID SPAN 運 行 模 式 (四 組 硬 盤 = ONE BIG DRIVE，可 自 行 選 擇 設 置) Hot-Plug 熱 機 插 拔，即 插 即 用，*無 須 額 外 安 裝 程 式 安 裝 容 易，一 插 電 源 便 可 變 成 即 插 即 用 之 高 速 800Mbps 外 置 介 面 內 建 兩 組 大 型 風 扇，散 熱 流 通 內 建 110-240V (200W) 電 源 變 壓 器 100Mbytes/sec 傳 輸 速 度 (讀 取 及 寫 入)，無 需 設 定 如 SCSI 的 ID 及 Terminators 附 送 1394 9p to 9p beta 專 用 接 線 及 13A 制 式 電 源 線 可 支 援 IDE 硬 碟 抽 取 盒 (需 另 購) 硬 體 需 求: 桌 面 PC：內 建 IEEE1394 Bilingual-9pin 接 埠 - PCI FireWire 主 控 制 卡 Notebook PC：內 建 IEEE1394 Bilingual-9pin 接 埠 - CardBus 主 控 制 卡 系 統 需 求: *支 援 Windows 2000/XP/2003 內 置 SBP2 驅 動 程 式 (FireWire 800) *Mac OS-X 10.x 或 以 上 版 本 驅 動 程 式 (FireWire 800) Linux 2.4 Kernel 或 以 上 版 本 驅 動 程 式 (FireWire 800) 連 結 及 其 他： Windows 2000 用 戶：IEEE1394 建 議 更 新 檔，(可 增 加 速 度 及 穩 定 性) 可 瀏 覽 Download Windows 2000 SP4 下 載 Windows XP 用 戶：IEEE1394 建 議 更 新 檔，(可 增 加 速 度 及 穩 定 性) 可 瀏 覽 Download Windows XP SP1 下 載 Apple Mac 用 戶： 若 使 用 光 碟 燒 錄 軟 件，可 使 用 已 完 全 支 援 Roxio Toast 光 碟 燒 錄 軟 件 可 配 合 BB-FWB-PCI01 IEEE1394b FireWire 主 控 制 卡，發 揮 800Mbits 高 速 而 穩 定 之 資 料 傳 送 橋 樑   FWEIDE / FWBEIDE 問 題 集 若 不 懂 安 裝 者 可 致 電 本 公 司 技 術 員：(852) 2741 4466 (安 排 指 導)

所有產品如有變更,不作另行通知
各商標屬各公司所有
